4.1 網關

　　健康一體機自助體檢一體機網關軟件主要應用UDP和串口通信兩個服務。



　　主要作用為：健康一體機與PC機的串口通信、與前端傳感器設備的健康一體機、藍牙（王慶勝，藍牙無線通信技術在工程中的應用與實現：電子世界，2019）無線通信。其總體交互過程為前端與網關通過數據包進行數據交互，網關再將數據包進行分析并上傳到云端存儲健康數據。而協調器在整個交互過程中起到至關重要的作用。當網關與終端設備通信時，協調器負責監聽無線數據接收區，再通過串口透明傳輸?shù)姆绞綄�從前端設備接收到的數據轉發給網關；當網關與PC機進行串口通信時，協調器負責監聽串口數據接收緩沖區，再通過健康一體機協調器將控制指令發送到前端傳感器設備。

　　4.2 健康一體機終端節點

　　通過健康一體機協調器對周圍前端傳感器節點進行查找，當前端傳感器節點申請加入時，將接收的數據包在網關進行解析處理，最終上傳至云端。

　　4.3 通信協議

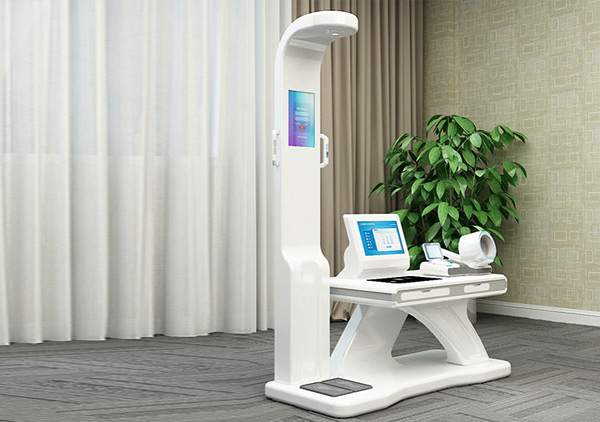

　　健康一體機血壓測量：0xFF 0xCD 0x08 CKSUM 0x55 SSYH SSYL SZYH SZYL XL注：（SZYH、SZYL：舒張壓，SSYH、SSYL：收縮壓，XL：心率）心電測量：：0xFF 0xCE 0x05 CKSUM 0xA0 MBH MBL注：（MBH、MBL分別表示脈搏波數據，高低字節）體溫測量：：0xFF 0xC9 0x05 CKSUM 0xA0 TWH TWL注：（TWHTWL體溫?cái)?shù)值的高、低字節，單位0.1攝氏度。傳感器收到啟動指令后1s發送一幀數據）血氧測量：0xFF 0xC7 0x06 CKSUM 0xA0 MB XY XL注：（MB血容積脈搏波形幅值。XY血氧飽和度，單位：%數據為0xFF表示暫時沒有計算結果。XL心率，單位：次/分鐘，數據為0表示暫時沒有計算結果。發送啟動指令后，每20ms發送一幀數據）5.系統實現通過自助一體機上的顯示界面進注冊，健康一體機身份證上所有信息進行錄入，然后通過掃描身份證進行登陸。用戶通過掃描身份證登陸后，進入測量界面，圖1為測量血氧飽和度和心率如圖1所示。自助體檢一體機通過3Dmax（李懷功，關于3Dmax建模的方法分析和技巧探討：電腦知識與技術，2017）進行建模，通過對比人的身高確定機器的具體尺寸，考慮到年長人為多數，機器高度不宜過高，使用3D打印機（李昕，3D打印技術及其應用綜述：鑿巖機械氣動工具，2014）進行對前端醫療傳感器模塊的外殼進行制作。

　　
